Module 6 : AC Circuits ( AC परिपथ ) QB

Module No. 6. A.C. Circuits ( ए.सी. परिपथ ) महत्वपूर्ण विषयों के प्रश्न पढ़ने के बाद अगर आप सभी को मॉक टेस्ट देना है, तो विशेष दिए गए लिंक पर क्लिक करें और अपना ज्ञान परीक्षण करें।”

Start Mock Test

Q1. What is the unit of susceptance? | सस्पटेंश की इकाई क्या है?

(A) Mho | म्हो

(B) Ohm | ओह्म

(C) Henry | हेनरी

(D) Farad | फेरड

View Answer



Correct Answer :-

Q2. What is the resistance of the inductive coil takes 5A current across 240V, 50Hz supply at 0.8 power factor? | प्रेरकत्व कुंडली का प्रतिरोध क्या होगा, यदि 240V पर 5A धारा ले, 50Hz आवर्ती, 0.8 शक्ति गुणांक है?

(A) 48 Ω

(B) 42.5 Ω

(C) 38.4 Ω

(D) 26.6 Ω

View Answer



Correct Answer :-

Q3. How the resonance frequency (fr) can be increased in A.C series circuit? | A.C श्रेणी परिपथ में अनुनाद आवर्ती (fr) को कैसे बढ़ाया जा सकता है?

(A) Increasing the inductance value | प्रेरकत्व मान में वृद्धि करके

(B) Reducing the capacitance value | संधारिता मान में कमी करके

(C) Increasing the capacitance value | संधारिता मान में वृद्धि करके

(D) Increasing the resistance value | प्रतिरोध मान में वृद्धि करके

View Answer



Correct Answer :-

Q4. What is the formula to find 3 phase Reactive power (PR) if the line voltage is V₁ and line current is IL? | 3 कला रिएक्टिव पावर (PR) को निकालने के लिए क्या सूत्र है, यदि लाइन वोल्टेज VLऔर लाइन करंट IL है?

(A) Pr = V_L I_L

(B) Pr =3 V_L I_L Cos θ

(C) Pr = √3 V_L I_L Sin θ

(D) Pr = √3 V_L I_L Cos θ

View Answer



Correct Answer :-

Q5. What is the main cause for below 0.5 lagging power factor in 3 phase system? | 3 कला प्रणाली में शक्ति गुणांक 0.5 पश्यगामी से निचे होने का प्रमुख कारण क्या है?

(A) Due to fluctuation of voltage | वोल्टेज के उतार चढ़ाव के कारण

(B) True power due to resistive load | प्रतिरोधक भार के कारण असली शक्ति

(C) Reactive power due to more inductive load | अधिक प्रेरक भार के कारण प्रतिक्रियाशील शक्ति

(D) Reactive power due to more capacitive load | अधिक केपेसिटिव भार के कारण प्रतिक्रियाशील शक्ति

View Answer



Correct Answer :-

Q6. What is the current in neutral conductor in 3 phase unbalanced load in star connected system? | स्टार संयोजित प्रणाली में 3 कला असंतुलित भार में न्यूट्रल चालक में धारा क्या है?

(A) No current will flow | कोई धारा नही बहेगी

(B) The algebraic sum of current in 3 phases | 3 कलाओ में धारा का बीजीय योग

(C) The algebraic sum of current in 2 phases only | केवल 2 कलाओ में धारा का बीजीय योग

(D) Lesser than the lowest current in any one of the phases | कलाओ में से किसी में सबसे कम धारा की तुलना में कम

View Answer



Correct Answer :-

Q7. Calculate the apparent power in KVA of 3 phase 415V, 50 Hz, star system, if the line current (IL) is 16A at 0.8 power factor. | 3 कला, 415V, 50 Hz, स्टार प्रणाली में केवीए में आभासी शक्ति की गणना कीजिए, यदि लाइन धारा (IL) 16A है 0.8 शक्ति गुणांक पर-

(A) 15.2 KVA

(B) 11.5 KVA

(C) 9.2 KVA

(D) 5.3 KVA

View Answer



Correct Answer :-

Q8. What will be the readings of two watt meters (W1& W2) in 3 phase power measurement, if the power factor is zero? | 3 कला शक्ति मापन में दो वाट मीटर (W1 & W2) की रीडिंग क्या होगी, यदि पावर फैक्टर शन्यू है?

(A) W1 & W2 both are positive reading | W1 और W2 दोनों धनात्मक रीडिंग

(B) W1 is Positive and W2 is negative reading | W1 धनात्मक है और W2 ऋणात्मक रीडिंग है

(C) W1 is equal to W2 but with opposite signs | W1, W2 के बराबर है, लेकिन विपरीत संकेतो के

(D) Zero W1 is Positive reading, and W2 is negative reading | W1 शून्य धनात्मक है और W2 ऋणात्मक रीडिंग है

View Answer



Correct Answer :-

Q9. What is the maximum value of voltage for 240 volt RMS? | 240 वोल्ट आरएमएस के लिए वोल्टेज का अधिकतम मल्यू क्या है?

(A) 240V

(B) 415V

(C) 339.5V

(D) 376.8V

View Answer



Correct Answer :-

Q10. What is the condition for resonance in RLC series circuit (Inductive reactance = ‘XL’, Capacitive reactance= ‘XC’) | RLC श्रेणी परिपथ में अनुनाद के लिए क्या स्थिति है? (प्रेरकीय प्रतिघात = X_‘L’, धारितीय प्रतिघात = ‘X_c  )

(A) XL > XC
(B) XC > XL
(C) XL = XC

(D) XL > √2 Xc

View Answer



Correct Answer :- (C) XL = XC

Q11. What is the formula for Reactive Power (Pr) in an AC circuit? | AC परिपथ में रिएक्टिव पावर (PR) का सूत्र क्या है?

(A) Pr = VI

(B) Pr = √2 VI

(C) Pr = VI cos θ

(D) Pr = VI sin θ

View Answer



Correct Answer :-

Q12. Calculate the impedance of the circuit R = 5Ω, XL= 36Ω and XC = 24 Ω. | R = 5Ω, XL= 36Ω and XC = 24 Ω हैं, तो परिपथ में प्रतिबाधा की गणना कीजिए|

(A) 69 Ω

(B) 65 Ω

(C) 13 Ω

(D) 12 Ω

View Answer



Correct Answer :-

Q13. What is the phase displacement in a single phase AC circuit? | एकल फेज AC परिपथ में कालांतर कितना होता है?

(A) 90°

(B) 120°

(C) 180°

(D) 270°

View Answer



Correct Answer :-

Q14. Calculate the power factor of coil having resistance of 24Ω, draws the current of 5A, at 240V/ 50HZ AC supply. | 24Ω प्रतिरोध वाली कुंडली के शक्ति गुणांक की गणना कीजिए, जो 5Aकी धारा, 240V/ 50HZ AC आपूर्ति पर लेती है-

(A) 0.8

(B) 0.6

(C) 0.5

(D) 0.3

View Answer



Correct Answer :-

Q15. Calculate the line current of the 3 phase 415V 50 HZ supply for the balanced load of 3000 watt at 0.8 power factor is connected in star. | 3000 वाट संतुलित भार, 0.8 शक्ति गुणांक पर स्टार में संयोजित 3 कला 415V, 50 HZ आवर्ती है लाइन धारा की गणना करें।

(A) 8.5 A

(B) 5.2 A

(C) 4.5 A

(D) 3.4 A

View Answer



Correct Answer :-

Q16. What is the power factor in a 3 phase power measurement of two wattmeters showing equal readings? | तीन कला शक्ति मापन में दो वाट मीटरों में समान रीडिग दिखने पर शक्ति गुणांक क्या है?

(A) 0

(B) 1

(C) 0.5

(D) 0.8

View Answer



Correct Answer :-

Q17. Calculate the power factor of coil having resistance of 240, draws the current of 5A, at 240V/ 50HZ AC supply. | 240 प्रतिरोध वाली कुंडली के शक्ति गुणांक की गणना कीजिये, जो 5A की धारा, 240V/50HZ AC आपूर्ति पर लेती हो-

(A) 0.8
(B) 0.6
(C) 0.5
(D) 0.3

View Answer



Correct Answer :-

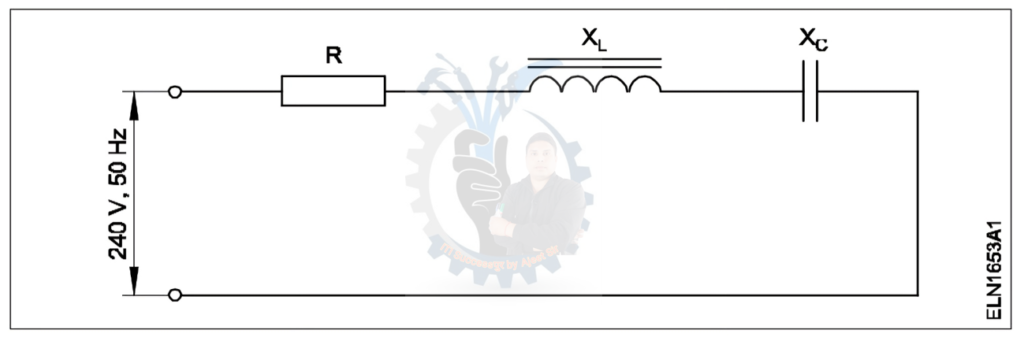

Q19. Calculate the power factor of R.L.C circuit having resistance (R) = 15W, resultant reactance (X) = 20W connected across 240V /50Hz AC supply? | प्रतिरोध (R) = 15Ω, परीणामी प्रतिघात (X) = 20Ω में 240V / 50Hz AC आपूर्ति से जुड़े R.L.C परिपथ के शक्ति गुणांक की गणना करें?

(A) 0.5

(B) 0.6

(C) 0.7

(D) 0.8

View Answer



Correct Answer :-

Q20. Calculate the value admittance (Y) of the RLC parallel circuit connected across 240 volts/50Hz AC supply and 8 Amp. Current is passed through it ? | 240volts / 50Hz AC आपूर्ति और 8 Amp धारा प्रवाह वाले जुड़े RLC समान्तर सर्किट के मान एड्मिटेंस (Y) की गणना करें। इसके माध्यम से करंट पास किया जाता है?

(A) 3.33 Mho

(B) 0.33 Mho

(C) 0.033 Mho

(D) 0.003 Mho

View Answer



Correct Answer :-

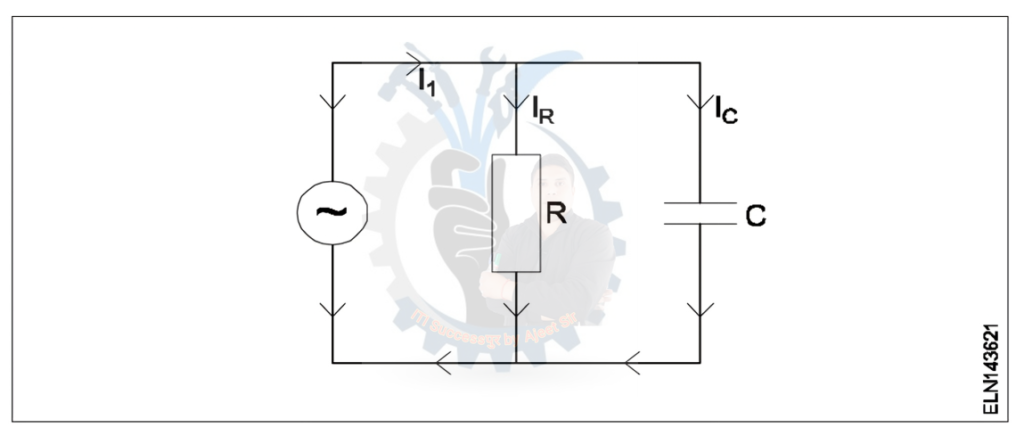

Q21. What is the formula to calculate the line current (IL) of this single phase RC parallel circuit? | एकल कला RC समान्तर परिपथ में लाइन धारा (IL) की गणना करने का सूत्र है-

(A) IL = IR – IC

(B) IL = IR + IC

(C) IL = IR² – IC²

(D) IL = √(IR² – IC²)

View Answer



Correct Answer :-

Q22. How the low power factor (P.F) can be improved in AC circuits? | एसी परिपथ में कम शक्ति गुणांक (P.F) को कैसे बेहतर बनाया जा सकता है?

(A) By connecting resistors in series | प्रतिरोधों को श्रेणी में जोड़कर

(B) By connecting capacitors in series | संधारित्रों को श्रेणी में जोड़कर

(C) By connecting inductors in series | प्रेरकत्वों को श्रेणी में जोड़कर

(D) By connecting capacitors in parallel | संधारित्रों को समान्तर में जोड़कर

View Answer



Correct Answer :-

Q23.What is the formula to calculate the three phase active power (P) if the line voltage (VL) and line current is IL and phase angle is ‘θ’? तीन कला सक्रिय शक्ति (P) की गणना करने के लिए सूत्र क्या है, यदि लाइन वोल्टेज (VL) और लाइन धारा (θ) है और कला कोण ‘ है

(A) Pr = 3 V_L I_L Sin θ

(B) Pr =3 V_L I_L Cos θ

(C) Pr = √3 V_L I_L Sin θ

(D) Pr = √3 V_L I_L Cos θ

View Answer



Correct Answer :- (D) Pr = √3 VL IL Cos θ

Q24. What is the relation between the line current (IL) and phase current (IP) in delta connected system? | डेल्टा से जुड़े प्रणाली में लाइन धारा (IL) और फेज धारा (IP) के बीच क्या सम्बंद है?

(A) IL = IP

(B) IL = 3 IP

(C) IL = √3 IP

(D) IL = IP / √3

View Answer



Correct Answer :-

Q25. What is the purpose of phase sequence meter? | कला सीक्वेंस मीटर का उद्देश्य क्या है?

(A) To control the speed of 3 phase motor | 3 फेज मोटर की गति को नियंत्रित करने के लिए

(B) To protect motor against short circuit fault | शॉर्ट सर्किट गलती के खिलाफ मोटर की रक्षा के लिए

(C) To indicate the incorrect phase sequence of 3 phase | 3 फेज के गलत चरण अनुक्रम को इंगित करने के लिए

(D) To ensure the correct phase sequence of 3 phase system | 3 फेज प्रणाली के सही चरण अनुक्रम को सुनिश्चित करने के लिए

View Answer



Correct Answer :-

Q26. Calculate the apparent power of a star connected 3 phase load, if it is connected across 3 phase 415 volt/50Hz supply at 0.8 p.f and the phase current is 10 Amps. | एक स्टार में जुड़े 3 कला भार की आभासी शक्ति की गणना करें, अगर यह 0.8 शक्ति गुणांक पर 3 कला 415volt / 50Hz आपूर्ति से जुड़ा है और फेज़ धारा 10 A है।

(A) 12.45 KVA

(B) 57.50 KVA

(C) 3.320 KVA

(D) 7.188 KVA

View Answer



Correct Answer :-

Q27. What is the P.F if one of the wattmeters reading is zero and the other reads total power in 2 wattmeter method of 3 phase power measurement? | 3 कला शक्ति माप में 2 वाटमीटर विधि में से यदि एक शून्य पाठयाक हो और दूसरा कुल खपत पाठयाक है, तो शक्ति गुणांक क्या है?

(A) 0.5

(B) Zero\

(C) Unity

(D) Below 0.5

View Answer



Correct Answer :-

Q28. What is the formula for form factor(Kf)? | फॉर्म फैक्टर (Kf) का सूत्र क्या है?

(A) Kf= Average value / Effective value | Kf=औसत मान/प्रभावी मूल्य

(B) Kf= Effective value / Average value | Kf=प्रभावी मूल्य/औसत मान

(C) Kf= Effective value / Maximum value | Kf=प्रभावी मूल्य/अधिकतम मान

(D) Kf= Average value / Maximum value | Kf=औसत मान/अधिकतम मान

View Answer



Correct Answer :-

Q29. Which electrical term is defined as the total opposition to current in AC parallel circuit? | एसी समान्तर परिपथ में धारा के कुल अवरोध के रूप में किस वैद्युतिक शब्द से परिभाषित किया जाता है?

(A) Resistance | प्रतिरोध

(B) Impedance | प्रतिबाधा

(C) Admittance | एडमीटेंस

(D) Susceptance | ससप्टेंस

View Answer



Correct Answer :-

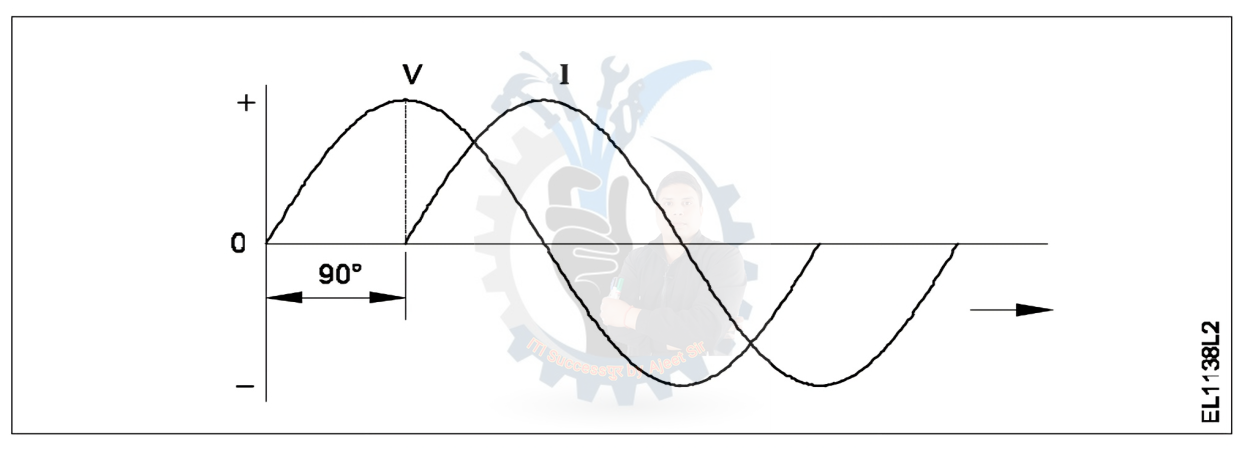

Q30. Which AC circuit contains the phase relation between voltage (V) and current (I)? | किस AC परिपथ में वोल्टेज (V) और धारा (I) के बिच का कला सम्बन्ध होता है?

(A) Pure resistive circuit | शुद्ध प्रतिरोधी परिपथ

(B) Resistance and inductance circuit | प्रतिरोध एवं प्रेरकत्व परिपथ

(C) Resistance and capacitance circuit | प्रतिरोध एवं धारतीय परिपथ

(D) Resistance, inductance and capacitance circuit | प्रतिरोध, प्रेरकत्व एव धारतीय परिपथ

View Answer



Correct Answer :-

Q31. In a 3 phase system, if the active power is 4kw and the apparent power is 5 KVA, calculate the reactive power? | 3 कला प्रणाली में, यदि सक्रिय शक्ति 4 kw है और आभासी शक्ति 5 KVA है, तो प्रतिक्रियाशील शक्ति की गणना करें?

(A) 1 KVAR

(B) 2 KVAR

(C) 3 KVAR

(D) 4 KVAR

View Answer



Correct Answer :-

Q32. In which condition resonance will occur in an RLC series circuit? | आर-एल-सी श्रेणी परिपथ में किस स्थिति में अनुनाद होगा?

(A) Inductive reactance (XL) is zero | प्रेरकीय प्रतिघात (XL) शून्य है

(B) Inductive reactance (XL) is equal to capacitive reactance (XC) | प्रेरकीय प्रतिघात (XL) धारकिय प्रतिघात (XC) के बराबर है

(C) Inductive reactance (XL) is greater than capacitive reactance (XC) | प्रेरकीय प्रतिघात (XL) धारकिय प्रतिघात (XC) से अधिक है

(D) Inductive reactance (XL) is less than capacitive reactance (XC) | प्रेरकीय प्रतिघात (XL) धारकिय प्रतिघात (XC) से कम है

View Answer



Correct Answer :-

Q33. How will you obtain positive reading in the wattmeter reads negative reading during 3- phase two wattmeter method? | 3 कला दो वाटमीटर विधि में वाटमीटर के ऋणात्मक पाठयाक देने पर आप धनात्मक पाठयाक कैसे प्राप्त करेंगे?

(A) By interchanging the connections of input terminals | इनपुट सरों के संयोजन आपस में बदलने पर

(B) By disconnecting the connection of current coil in meter | मीटर में धारा कॉइल के कनेक्शन को डिस्कनेक्ट करके

(C) By reversing the connection of pressure coil in meter | मीटर में दबाव कॉइल के कनेक्शन को उल्टा करके

(D) By reversing the connection of pressure coil in meter | मीटर में दबाव कॉइल के कनेक्शन को उल्टा करके

View Answer



Correct Answer :-

Q34. What is the form factor (Kf) for sinusoidal AC? | ज्यावक्रीय एसी के फॉर्म फैक्टर (Kf) क्या है?

(A) 1

(B) 1.11

(C) 2.22

(D) 4.44

View Answer



Correct Answer :-

Q35. What is the reciprocal of inductance in AC parallel circuit? | एसी समान्तर परिपथ में प्रेरकत्व का पारस्परिक क्या है?

(A) Reactance | प्रतिघात

(B) Admittance | एडमीटेंस

(C) Conductance | चालकता

(D) Susceptance | ससप्टेंस

View Answer



Correct Answer :-

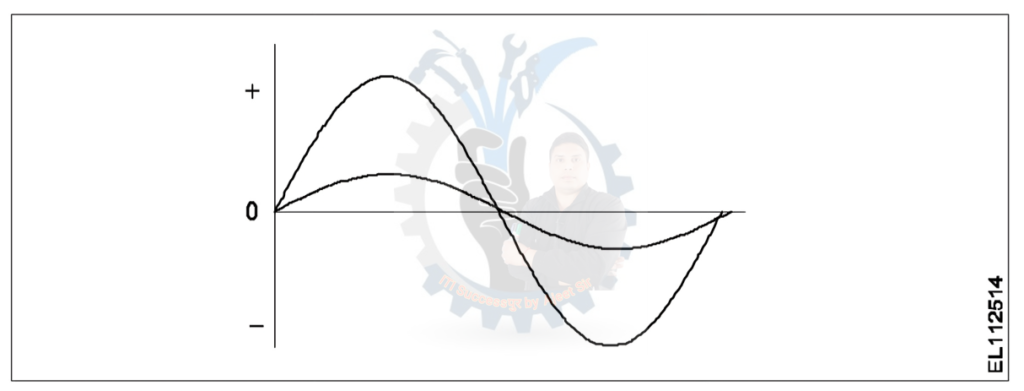

Q36. What relationship is illustrated in between the current and voltage? | धारा एवं वोल्टेज के मध्य कौन सा सम्बन्ध दर्शाया गया है?

(A) Current and voltage are “in phase” | धारा एवं वोल्टेज समान कला में है
(B) Current and voltage are in out of phase | धाराएवं वोल्टेज कला में नहीं है
(C) Current lags behind the voltage | धारा, वोल्टेज के पीछे रहती है
(D) Current leads ahead of the voltage | धारा, वोल्टेज के आगे रहती

View Answer



Correct Answer :-

Q37. Calculate the total power by two wattmeter(W1 & W2) method, if one of the wattmeter (W2)reading is taken after reversing. | दो वाटमीटर (W1 &W2) विधि द्वारा कुल शक्ति की गणना करें, यदि एक वाटमीटर (W2) रीडिग उलटने के बाद ली जाती है।

(A) W1 x 2

(B) W1 only

(C) W1 – W2

(D) W1 + W2

View Answer



Correct Answer :-

Q38. Which 3 phase system, the artificial neutral is required to measure the phase voltage? | कौन सी 3 कला प्रणाली में, फेज़ वोल्टेज को मापने के लिए कत्रिम उदासीन तार की आवश्यकता होती है?

(A) 3 wire star connected system | 3 तार स्टार संयोजन प्रणाली

(B) 4 wire star connected system | 4 तार स्टार संयोजन प्रणाली

(C) 3 wire delta connected system | 3 तार डेल्टा संयोजन प्रणाली

(D) 4 wire delta connected system | 4 तार डेल्टा संयोजन प्रणाली

View Answer



Correct Answer :-

Q39. What is the line voltage in 3 phase system if the phase voltage is 240V? | 3 फेज़ प्रणाली में यदि फेज़ वोल्टेज 240V हो, तो लाइन वोल्टेज क्या होगा?

(A) 380 Volt

(B) 400 Volt

(C) 415 Volt

(D) 440 Volt

View Answer



Correct Answer :-

Q40. Which formula is uesed to calculate form factor (Kf)? | फॉर्म फैक्टर (Kf) का सूत्र क्या है?

(A) Zf= Effective value / Average value | Zf=प्रभावी मूल्य/औसत मान

(B) Zf = Average value / Effective value | Zf=औसत मान/प्रभावी मूल्य

(C) Zf= Effective value / Maximum value | Zf=प्रभावी मूल्य/अधिकतम मान

(D) Zf= Average value / Maximum value | Zf=औसत मान/अधिकतम मान

View Answer



Correct Answer :-

Q41.Which formula is used to calculate the impedance (z) of a RLC series circuit? | RLC श्रृंखला सर्किट के प्रतिबाधा (2) की गणना करने के लिए किस सूत्र का उपयोग किया जाता है?

(A)  Z = R² + (XL~Xc)²
(B)  Z = √R² + (XL~Xc)
(C)  Z = √R + (XL~Xc)
(D)  Z = √R² + (XL~Xc)²

View Answer



Correct Answer :-

Q42. What is the power factor if one of the wattmeter gives negative reading in two wattmeter method of 3 phase power measurement? | 3 फेज शक्ति माप की दो वॉटमीटर विधि में यदि एक वाटमीटर ऋणात्मक पाठयाक देता है, तो पावर फैक्टर क्या है?

(A) 0

(B) 0.5

(C) Unity | इकाई

(D) Less than 0.5 | 0.5 से कम

View Answer



Correct Answer :-

Q43. What is the phase displacement between phases in a 3-phase circuit? | 3 कला एसी परिपथ में कालांतर कितना होता है?

(A) 90°
(B) 120°

(C) 180°

(D) 360°

View Answer



Correct Answer :-

Q44. Which condition is called as resonance RLC circuit? | किस स्थिति को अनुनाद RLC सर्किट कहा जाता है?

(A) XL > XC
(B) XC > XL
(C) XL = XC

(D) R く XL

View Answer



Correct Answer :-

Q45. Which quantity is rotating at a constant angular velocity? | स्थिर एंगुलर वेलासिटी में कितने परिमाण का घूर्ण होता है?

(A) Scalar quantity | स्केलर परिमाण
(B) Vector quantity | वेक्टर परिमाण
(C) Phasor quantity | फेसर परिमाण
(D) Algebraic quantity | आलजिब्रिक परिमाण

View Answer



Correct Answer :-
