MCB (Miniature Circuit Breaker) का आविष्कार और इतिहास

MCB (मिनीएचर सर्किट ब्रेकर) का जन्म विद्युत सुरक्षा में सुधार करने और पारंपरिक फ्यूज के विकल्प के रूप में हुआ। इसका विकास धीरे-धीरे हुआ, और यह एक महत्वपूर्ण सुरक्षा उपकरण बन गया।

1. प्रारंभिक दिनों में सुरक्षा प्रणालियाँ

  • 19वीं सदी के अंत और 20वीं सदी की शुरुआत में, विद्युत सुरक्षा के लिए फ्यूज का उपयोग किया जाता था।
  • फ्यूज का मुख्य उद्देश्य सर्किट को ओवरलोड और शॉर्ट सर्किट से बचाना था, लेकिन इसे बार-बार बदलना पड़ता था।
  • इस समस्या को हल करने के लिए एक नया समाधान आवश्यक था।

2. MCB का आविष्कार

  • 1924 में, Hugo Stotz, जो कि AEG (Allgemeine Elektricitäts-Gesellschaft) कंपनी के एक इंजीनियर थे, ने पहला मिनीएचर सर्किट ब्रेकर (MCB) विकसित किया।
  • बाद में, AEG कंपनी ने इस तकनीक को और विकसित किया और इसे व्यावसायिक रूप से उपलब्ध कराया।
  • Hugo Stotz को MCB का जन्मदाता माना जाता है।

3. MCB के विकास का सफर

  • 1950-1960: पारंपरिक फ्यूज की जगह धीरे-धीरे MCB ने लेनी शुरू की।
  • 1970-1980: उद्योगों और घरेलू विद्युत प्रणाली में MCB का व्यापक रूप से उपयोग बढ़ा।
  • 1990-2000: अलग-अलग ब्रांड्स ने एडवांस टेक्नोलॉजी के साथ MCB विकसित किए, जिससे सुरक्षा मानकों में सुधार हुआ।
  • 2000 के बाद: स्मार्ट MCB और ऑटोमेटेड सर्किट ब्रेकर विकसित किए गए, जो अधिक सुरक्षित और कुशल हैं।

4. आज के समय में MCB का महत्व

  • अब MCB दुनिया भर में घरेलू, व्यावसायिक और औद्योगिक क्षेत्रों में अनिवार्य सुरक्षा उपकरण बन चुका है।
  • ब्रांड्स जैसे Siemens, Schneider Electric, Legrand, Havells, और ABB उच्च गुणवत्ता वाले MCB का निर्माण कर रहे हैं।

MCB का आविष्कार विद्युत सुरक्षा में एक बड़ा कदम था। Hugo Stotz ने 1924 में इसे विकसित किया और आज यह हर घर और उद्योग में महत्वपूर्ण भूमिका निभा रहा है। समय के साथ, MCB को और अधिक सुरक्षित और कुशल बनाया गया है, जिससे यह एक अनिवार्य विद्युत सुरक्षा उपकरण बन गया है।

MCB किस सामग्री (Material) का बना होता है?

MCB विभिन्न प्रकार की सामग्रियों से निर्मित होता है, जो इसकी सुरक्षा और विश्वसनीयता सुनिश्चित करते हैं। इसके मुख्य घटक निम्नलिखित होते हैं:

  1. बॉडी (Body):

    • MCB का बाहरी आवरण बखराइट (Bakelite) या उच्च-गुणवत्ता वाली प्लास्टिक (Thermoplastic) से बना होता है।
    • यह गर्मी प्रतिरोधी (Heat Resistant) और इलेक्ट्रिक इंसुलेटेड (Electric Insulated) होता है ताकि कोई बाहरी करंट लीक न हो।

  2. बायमेटलिक स्ट्रिप (Bimetallic Strip):

    • MCB में बायमेटल स्ट्रिप (Bimetallic Strip) होती है, जो दो अलग-अलग धातुओं की बनी होती है (जैसे कि कॉपर और स्टील)।
    • यह अधिक करंट प्रवाह होने पर गर्म होकर झुक जाती है और सर्किट को तोड़ देती है।

  3. चुंबकीय कुंडली (Magnetic Coil):

    • शॉर्ट सर्किट की स्थिति में MCB को तुरंत ट्रिप कराने के लिए एक चुंबकीय कुंडली (Solenoid Coil) लगी होती है।
    • जब अधिक करंट प्रवाहित होता है तो यह कुंडली इलेक्ट्रोमैग्नेटिक बल उत्पन्न करके स्विच को खोल देती है।

  4. आर्क चैंबर (Arc Chute):

    • जब MCB ट्रिप होता है, तो करंट को तोड़ते समय एक विद्युत चिंगारी (Arc) उत्पन्न होती है।
    • आर्क चैंबर (Arc Chute) इस चिंगारी को नियंत्रित करता है और उसे सुरक्षित रूप से समाप्त कर देता है।

  5. स्प्रिंग लोडेड कंटैक्ट (Spring Loaded Contact):

    • MCB में एक स्प्रिंग लोडेड स्विच होता है, जो सर्किट के पुनः कनेक्शन को सक्षम बनाता है।
    • ट्रिप होने के बाद इसे मैन्युअली या ऑटोमेटिक रूप से रीसेट किया जा सकता है।

MCB (Miniature Circuit Breaker) के प्रकार, साइज़, रेटिंग और कीमत

1. MCB माउंटिंग प्रकार और साइज़

MCB को अलग-अलग तरीकों से माउंट किया जा सकता है, मुख्य रूप से दो प्रकार के माउंटिंग होते हैं:

  1. DIN Rail Mounted MCB – यह सबसे ज्यादा इस्तेमाल होने वाला प्रकार है, जिसे स्टैंडर्ड DIN रेल (35mm) पर आसानी से लगाया जा सकता है।
  2. Plug-in Type MCB – यह कुछ विशेष प्रकार के डिस्ट्रीब्यूशन बोर्ड के लिए उपयोग होता है, जहां MCB को सीधे प्लग किया जाता है।

  3. Fixed Mount MCB:

    • यह स्थायी रूप से पैनल में स्थापित किया जाता है।
    • इसका उपयोग आमतौर पर बड़े औद्योगिक उपकरणों में किया जाता है।

  4. Chassis Mount MCB:

    • इस प्रकार की MCB को पैनल या उपकरण के फ्रेम पर माउंट किया जाता है।
    • इसका उपयोग विशेष रूप से औद्योगिक अनुप्रयोगों में किया जाता है।

2. MCB के पोल और एम्पियर रेटिंग

MCB अलग-अलग पोल और करंट रेटिंग में उपलब्ध होते हैं:

MCB टाइपपोल (Pole)एम्पियर रेटिंग (Ampere Rating)
सिंगल पोल (SP)10.5A – 63A
डबल पोल (DP)26A – 63A
ट्रिपल पोल (TP)36A – 63A
फोर पोल (FP)46A – 63A

नोट: इंडस्ट्रियल उपयोग के लिए 100A से ऊपर की रेटिंग वाले MCCB (Molded Case Circuit Breaker) उपयोग किए जाते हैं।

3. Physical Size of MCB ( MCB का फिजिकल साइज़ )

MCB का साइज़ इसकी पोल संख्या के अनुसार बदलता है। सामान्यत: एक पोल MCB का चौड़ाई लगभग 17.5mm होती है। उदाहरण के लिए:

  • 1-पोल MCB = 17.5mm चौड़ाई
  • 2-पोल MCB = 35mm चौड़ाई
  • 3-पोल MCB = 52.5mm चौड़ाई
  • 4-पोल MCB = 70mm चौड़ाई
  • MCB की लंबाई और ऊंचाई:
    • लंबाई: आमतौर पर 80mm से 90mm
    • ऊंचाई: 60mm से 80mm
    • गहराई: 44mm से 80mm (निर्माता के अनुसार भिन्न हो सकता है)

4. MCB की कीमत (Cost Price)

MCB की कीमत ब्रांड, एम्पियर रेटिंग और पोल संख्या पर निर्भर करती है। नीचे कुछ सामान्य दाम दिए गए हैं:

MCB टाइपअनुमानित कीमत (INR)
6A – 32A सिंगल पोल₹100 – ₹300
6A – 32A डबल पोल₹250 – ₹600
6A – 32A ट्रिपल पोल₹500 – ₹1200
6A – 32A फोर पोल₹700 – ₹1800
40A – 63A MCB₹1000 – ₹2500

लोकप्रिय MCB ब्रांड्स:

  • Havells – अच्छी गुणवत्ता और विश्वसनीयता
  • Legrand – प्रीमियम क्वालिटी और लंबी उम्र
  • Schneider Electric – औद्योगिक और घरेलू उपयोग के लिए
  • Siemens – उच्च विश्वसनीयता
  • Anchor by Panasonic – किफायती और भरोसेमंद

MCB की कीमत पर प्रभाव डालने वाले कारक:

  1. ब्रांड – प्रसिद्ध ब्रांड्स की कीमत अधिक होती है।
  2. MCB पोल संख्या – अधिक पोल वाली MCB महंगी होती है।
  3. MCB करंट रेटिंग – अधिक करंट रेटिंग वाले MCB महंगे होते हैं।
  4. ब्रेकिंग कैपेसिटी – अधिक ब्रेकिंग कैपेसिटी (10kA, 16kA) वाले MCB महंगे होते हैं।
  5. सर्टिफिकेशन – ISI, IEC, और CE सर्टिफाइड MCB अधिक महंगे होते हैं।

MCB (Miniature Circuit Breaker) के बॉडी पार्ट्स के नाम और उनके कार्य

MCB के बाहरी और आंतरिक भाग इसे सुरक्षित और प्रभावी तरीके से काम करने में मदद करते हैं। नीचे MCB के मुख्य बॉडी पार्ट्स दिए गए हैं:

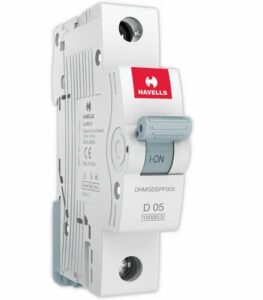

MCB के बाहरी (External) भाग:

Part Name (अंग का नाम)Function (कार्य)
Enclosure (बॉडी/केसिंग)MCB का बाहरी कवर थर्मोप्लास्टिक (Thermoplastic) या बखराइट (Bakelite) से बना होता है, जो हीट और इलेक्ट्रिकल इंसुलेशन प्रदान करता है।
Operating Knob (ऑपरेटिंग नॉब)MCB को ON/OFF करने के लिए उपयोग किया जाता है। ट्रिप होने पर इसे रीसेट किया जाता है।
Label & Specifications (लेबल और स्पेसिफिकेशन)MCB के ऊपर उसका ब्रांड, वोल्टेज, करंट रेटिंग, पोल संख्या, और ट्रिपिंग कैरेक्टरिस्टिक्स लिखे होते हैं।
Terminal Connectors (टर्मिनल कनेक्टर्स)यह इनपुट और आउटपुट तारों को जोड़ने के लिए दिए जाते हैं, जिससे बिजली का संचार होता है।
Indicator Window (इंडिकेटर विंडो) [कुछ MCB में]यह एक छोटा लाल/हरा इंडिकेटर होता है, जो दर्शाता है कि MCB चालू (ON) या बंद (OFF) है।

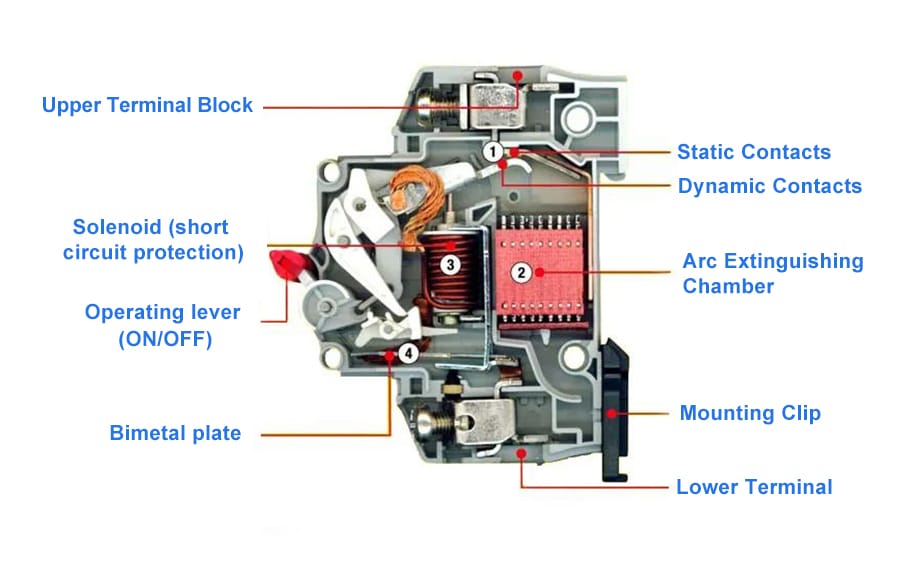

MCB के आंतरिक (Internal) भाग:

Part Name (अंग का नाम)Function (कार्य)
Bimetallic Strip (बायमेटलिक स्ट्रिप)ओवरलोड करंट होने पर यह गर्म होकर मुड़ जाती है और सर्किट को तोड़ देती है।
Electromagnetic Coil (इलेक्ट्रोमैग्नेटिक कॉइल)शॉर्ट सर्किट की स्थिति में यह चुंबकीय बल उत्पन्न करके तुरंत MCB को ट्रिप कर देती है।
Contacts (कॉन्टैक्ट्स – स्थिर और गतिशील)MCB में Fixed (स्थिर) और Movable (गतिशील) कॉन्टैक्ट्स होते हैं, जो सर्किट को जोड़ने और तोड़ने का कार्य करते हैं।
Spring Mechanism (स्प्रिंग मैकेनिज्म)ट्रिपिंग की स्थिति में यह MCB के स्विच को जल्दी से खोल देता है, जिससे दुर्घटना से बचाव होता है।
Arc Chute (आर्क चेंबर)MCB ट्रिप होने पर उत्पन्न इलेक्ट्रिक आर्क (चिंगारी) को बुझाने का कार्य करता है, जिससे कॉन्टैक्ट्स को नुकसान न पहुंचे।

MCB कैसे काम करता है?

MCB दो मुख्य तरीकों से काम करता है:

  1. थर्मल ट्रिपिंग (Thermal Tripping – बायमेटलिक स्ट्रिप द्वारा)

    • जब किसी सर्किट में सामान्य से अधिक करंट (Overload) बहने लगता है, तो MCB में लगी बायमेटलिक स्ट्रिप गर्म होकर मुड़ जाती है।
    • इससे MCB का ट्रिप मैकेनिज्म सक्रिय हो जाता है और सर्किट को खोल देता है, जिससे विद्युत आपूर्ति बंद हो जाती है।
    • यह प्रक्रिया धीरे-धीरे होती है, इसलिए यह धीरे-धीरे बढ़ने वाले अधिक करंट (Overload) को रोकने में सहायक होती है।

  2. चुंबकीय ट्रिपिंग (Magnetic Tripping – शॉर्ट सर्किट की स्थिति में)

    • अगर सर्किट में शॉर्ट सर्किट (Short Circuit) होता है, तो करंट बहुत तेजी से बढ़ता है।
    • यह वृद्धि MCB में लगी चुंबकीय कुंडली को सक्रिय कर देती है, जिससे एक मजबूत चुंबकीय बल उत्पन्न होता है।
    • यह बल स्विच को तुरंत ट्रिप कर देता है, जिससे करंट का प्रवाह तुरंत बंद हो जाता है।
    • यह प्रक्रिया मिलीसेकंड (Milliseconds) में पूरी होती है, जिससे आग लगने जैसी घटनाओं को रोका जा सकता है।

MCB कितने प्रकार की होती हैं?

MCB को उनके ट्रिपिंग कैरेक्टरिस्टिक्स (Tripping Characteristics) के आधार पर निम्नलिखित श्रेणियों में विभाजित किया जाता है:

  1. B-Type MCB:

    • यह 3 से 5 गुना अधिक करंट होने पर ट्रिप करता है।
    • घरेलू उपयोग (Residential Load), हल्के औद्योगिक उपकरणों और प्रकाश व्यवस्था (Lighting Circuits) में उपयोग किया जाता है।

  2. C-Type MCB:

    • यह 5 से 10 गुना अधिक करंट होने पर ट्रिप करता है।
    • व्यावसायिक प्रतिष्ठानों और मध्यम औद्योगिक उपकरणों (Motors, Fans, Transformers) के लिए उपयुक्त होता है।

  3. D-Type MCB:

    • यह 10 से 20 गुना अधिक करंट होने पर ट्रिप करता है।
    • भारी औद्योगिक उपकरणों (Large Motors, X-ray Machines, Welding Machines) में उपयोग किया जाता है।

  4. K-Type MCB:

    • यह 8 से 12 गुना अधिक करंट होने पर ट्रिप करता है।
    • उच्च इनर्शिया (High Inrush Current) वाले उपकरणों के लिए उपयुक्त होता है।

  5. Z-Type MCB:

    • यह 2 से 3 गुना अधिक करंट होने पर ट्रिप करता है।
    • अति संवेदनशील उपकरणों (Sensitive Electronics, Medical Devices) में उपयोग किया जाता है।

MCB कहाँ लगते हैं?

MCB का उपयोग विभिन्न स्थानों पर किया जाता है, जैसे:

  1. घरेलू उपयोग (Home Applications):

    • बिजली के पैनल में घर के विभिन्न सर्किटों को सुरक्षित करने के लिए।
    • किचन, बाथरूम, बेडरूम आदि में अलग-अलग सर्किटों के लिए।

  2. व्यावसायिक प्रतिष्ठान (Commercial Buildings):

    • दुकानों, ऑफिसों, मॉल्स, अस्पतालों और स्कूलों में विद्युत सुरक्षा के लिए।

  3. औद्योगिक संयंत्र (Industrial Applications):

    • बड़े मोटर, वेल्डिंग मशीनें, ट्रांसफार्मर और अन्य भारी उपकरणों की सुरक्षा के लिए।

  4. विद्युत पैनल और सबस्टेशन (Electrical Panels & Substations):

    • उच्च वोल्टेज और हाई-करंट सर्किट की सुरक्षा के लिए।

MCB (Miniature Circuit Breaker) के color-coded knobs (नॉब के रंग) आमतौर पर उनकी रेटिंग और श्रेणी को दर्शाने के लिए उपयोग किए जाते हैं। विभिन्न कंपनियां और ब्रांड अपनी अलग-अलग कलर कोडिंग प्रणाली का पालन कर सकती हैं, लेकिन सामान्यत: निम्नलिखित कलर कोडिंग का उपयोग किया जाता है:

MCB Color Knob Types & Their Meaning

Color of KnobCurrent Rating (Amperes)Usage
White (सफ़ेद)6A, 10Aछोटे लाइटिंग सर्किट, घरेलू उपयोग
Blue (नीला)16Aसामान्य घरेलू उपकरण (TV, Fans, Lights)
Red (लाल)20A, 25Aपावर सॉकेट्स, छोटे वॉटर हीटर
Yellow (पीला)32Aएयर कंडीशनर, छोटे इंडक्शन मोटर्स
Green (हरा)40Aवॉटर हीटर, गीजर, हेवी लोड सॉकेट्स
Orange (नारंगी)50A, 63Aबड़े मोटर, कमर्शियल उपयोग
Black (काला)100A और ऊपरऔद्योगिक उपयोग, ट्रांसफार्मर, बड़े पैनल

Color Code Variations

  • कुछ कंपनियां अलग-अलग रंगों का उपयोग कर सकती हैं, लेकिन सामान्य तौर पर कम करंट रेटिंग वाले MCB सफेद और नीले रंग के होते हैं, जबकि उच्च करंट वाले MCB लाल, पीले, हरे, नारंगी और काले रंग के होते हैं।
  • कुछ देशों में कलर कोडिंग भिन्न हो सकती है, इसलिए हमेशा निर्माता की स्पेसिफिकेशन शीट को देखना बेहतर होता है।

MCB के कलर कोड के फायदे

✅ जल्दी पहचान में आता है – इंस्टॉलेशन और मरम्मत के समय सही रेटिंग वाला MCB चुनना आसान हो जाता है।
✅ सेफ्टी और स्टैंडर्डाइजेशन – यह सुनिश्चित करता है कि उचित MCB सही लोड के लिए इस्तेमाल किया जाए।
✅ तेज़ ट्रबलशूटिंग – यदि कोई MCB ट्रिप हो जाता है, तो रंग देखकर उसकी रेटिंग को तुरंत समझा जा सकता है।

अगर आपको किसी खास ब्रांड के MCB के कलर कोडिंग की जानकारी चाहिए, तो मैं उसे भी ढूंढ सकता हूँ!

MCB (Miniature Circuit Breaker) के पोल (Poles) कितने प्रकार के होते हैं?

MCB पोल की संख्या दर्शाती है कि वह कितने तारों को नियंत्रित करता है और कितने चरणों (Phases) में करंट को ब्रेक कर सकता है। यह सिंगल-फेज और थ्री-फेज सर्किट्स के लिए अलग-अलग हो सकता है।

MCB के मुख्य प्रकार (Types of MCB Based on Poles)

MCB Type (Poles)Description (विवरण)Usage (उपयोग)
Single Pole (1P)केवल फेज वायर को ब्रेक करता है, न्यूट्रल कनेक्टेड रहता है।घरेलू उपयोग, लाइटिंग, छोटे उपकरण।
Single Pole + Neutral (1P+N)फेज और न्यूट्रल दोनों के लिए सुरक्षा प्रदान करता है, लेकिन केवल फेज पोल ट्रिप होता है।घरेलू उपयोग, लाइटिंग और सॉकेट्स।
Double Pole (2P)फेज और न्यूट्रल दोनों को एक साथ ब्रेक करता है।गीजर, वॉटर पंप, इंडक्शन कुकटॉप।
Triple Pole (3P)तीन फेज (R, Y, B) को ब्रेक करता है, लेकिन न्यूट्रल को नहीं।तीन-फेज मोटर, औद्योगिक उपकरण।
Triple Pole + Neutral (3P+N)तीन फेज और न्यूट्रल दोनों के लिए सुरक्षा प्रदान करता है।इंडस्ट्रियल लोड, बड़ी मोटर, थ्री-फेज उपकरण।
Four Pole (4P)तीनों फेज और न्यूट्रल सभी को एक साथ ब्रेक करता है।बड़े औद्योगिक पैनल, जनरेटर, ट्रांसफार्मर।



MCB पोल का चुनाव कैसे करें?

  • घरेलू उपयोग के लिए: 1P या 1P+N MCB उपयुक्त होता है।
  • तीन-फेज मोटर और औद्योगिक उपकरणों के लिए: 3P या 3P+N MCB बेहतर होता है।
  • जहां न्यूट्रल भी डिस्कनेक्ट होना जरूरी हो: 2P या 4P MCB का उपयोग करें।

MCB कितने रेटिंग्स (Ratings) की आती हैं?

MCB विभिन्न विद्युत भारों के लिए अलग-अलग एम्पीयर (Ampere) रेटिंग्स में उपलब्ध होती है। आमतौर पर MCB निम्नलिखित रेटिंग्स में मिलती है:

  1. घरेलू उपयोग:

    • 6A, 10A, 16A, 20A, 25A, 32A
    • पंखे, लाइटिंग, और छोटे उपकरणों के लिए उपयुक्त।

  2. व्यावसायिक एवं औद्योगिक उपयोग:

    • 40A, 50A, 63A, 100A
    • बड़े उपकरणों, एयर कंडीशनर, और मशीनों के लिए।

  3. विशेष औद्योगिक उपयोग:

    • 125A, 160A, 200A तक
    • उच्च विद्युत भार वाले उद्योगों और ट्रांसफार्मर पैनलों के लिए।

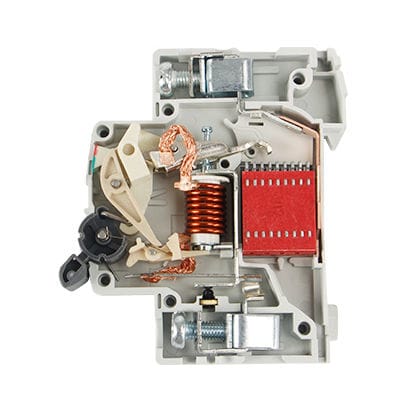

MCB (Miniature Circuit Breaker) के मुख्य भाग (Parts of MCB)

MCB कई महत्वपूर्ण भागों से मिलकर बना होता है, जो इसे सुरक्षित और प्रभावी तरीके से कार्य करने में मदद करते हैं। नीचे इसके मुख्य भागों के नाम और उनके कार्य दिए गए हैं:

Part Name (अंग का नाम)Function (कार्य)
Operating Knob (ऑपरेटिंग नॉब)MCB को मैन्युअली ON/OFF करने के लिए उपयोग किया जाता है। ट्रिप होने पर इसे रीसेट किया जा सकता है।
Bimetallic Strip (बायमेटलिक स्ट्रिप)ओवरलोड करंट (Overload Current) होने पर यह गर्म होकर मुड़ जाती है और MCB को ट्रिप कर देती है।
Electromagnetic Coil (इलेक्ट्रोमैग्नेटिक कॉइल)शॉर्ट सर्किट (Short Circuit) की स्थिति में यह चुंबकीय बल उत्पन्न करके तुरंत MCB को ट्रिप कर देती है।
Arc Chute (आर्क चैंबर)MCB ट्रिप होने के दौरान उत्पन्न इलेक्ट्रिक आर्क (चिंगारी) को बुझाने का कार्य करता है।
Contacts (कॉन्टैक्ट्स)MCB में स्थिर (Fixed) और चलायमान (Movable) कॉन्टैक्ट्स होते हैं जो सर्किट को जोड़ने और तोड़ने का कार्य करते हैं।
Spring Mechanism (स्प्रिंग मैकेनिज्म)ट्रिप होने की स्थिति में यह MCB के स्विच को जल्दी से खोल देता है, जिससे दुर्घटना से बचाव होता है।
Terminal Connectors (टर्मिनल कनेक्टर्स)इसमें इनपुट और आउटपुट तारों को जोड़ने के लिए टर्मिनल्स होते हैं।
Enclosure (बॉडी/केसिंग)MCB का बाहरी कवर बखराइट (Bakelite) या थर्मोप्लास्टिक (Thermoplastic) का बना होता है, जो हीट और करंट रेसिस्टेंट होता है।

MCB के मुख्य कार्य कैसे होते हैं?

  1. ओवरलोड करंट (Overload Current) होने पर:
    • बायमेटलिक स्ट्रिप गर्म होकर झुकती है और सर्किट को तोड़ देती है।
  2. शॉर्ट सर्किट (Short Circuit) की स्थिति में:
    • इलेक्ट्रोमैग्नेटिक कॉइल तुरंत सक्रिय होकर MCB को ट्रिप कर देती है।
  3. MCB ट्रिप होने के बाद:
    • स्प्रिंग मैकेनिज्म के जरिए सर्किट जल्दी से खुल जाता है, जिससे कोई दुर्घटना न हो।

MCB (Miniature Circuit Breaker) के बॉडी पार्ट्स के नाम और उनके कार्य

MCB के बाहरी और आंतरिक भाग इसे सुरक्षित और प्रभावी तरीके से काम करने में मदद करते हैं। नीचे MCB के मुख्य बॉडी पार्ट्स दिए गए हैं:

MCB के बाहरी (External) भाग:

Part Name (अंग का नाम)Function (कार्य)
Enclosure (बॉडी/केसिंग)MCB का बाहरी कवर थर्मोप्लास्टिक (Thermoplastic) या बखराइट (Bakelite) से बना होता है, जो हीट और इलेक्ट्रिकल इंसुलेशन प्रदान करता है।
Operating Knob (ऑपरेटिंग नॉब)MCB को ON/OFF करने के लिए उपयोग किया जाता है। ट्रिप होने पर इसे रीसेट किया जाता है।
Label & Specifications (लेबल और स्पेसिफिकेशन)MCB के ऊपर उसका ब्रांड, वोल्टेज, करंट रेटिंग, पोल संख्या, और ट्रिपिंग कैरेक्टरिस्टिक्स लिखे होते हैं।
Terminal Connectors (टर्मिनल कनेक्टर्स)यह इनपुट और आउटपुट तारों को जोड़ने के लिए दिए जाते हैं, जिससे बिजली का संचार होता है।
Indicator Window (इंडिकेटर विंडो) [कुछ MCB में]यह एक छोटा लाल/हरा इंडिकेटर होता है, जो दर्शाता है कि MCB चालू (ON) या बंद (OFF) है।

MCB के आंतरिक (Internal) भाग:

Part Name (अंग का नाम)Function (कार्य)
Bimetallic Strip (बायमेटलिक स्ट्रिप)ओवरलोड करंट होने पर यह गर्म होकर मुड़ जाती है और सर्किट को तोड़ देती है।
Electromagnetic Coil (इलेक्ट्रोमैग्नेटिक कॉइल)शॉर्ट सर्किट की स्थिति में यह चुंबकीय बल उत्पन्न करके तुरंत MCB को ट्रिप कर देती है।
Contacts (कॉन्टैक्ट्स – स्थिर और गतिशील)MCB में Fixed (स्थिर) और Movable (गतिशील) कॉन्टैक्ट्स होते हैं, जो सर्किट को जोड़ने और तोड़ने का कार्य करते हैं।
Spring Mechanism (स्प्रिंग मैकेनिज्म)ट्रिपिंग की स्थिति में यह MCB के स्विच को जल्दी से खोल देता है, जिससे दुर्घटना से बचाव होता है।
Arc Chute (आर्क चेंबर)MCB ट्रिप होने पर उत्पन्न इलेक्ट्रिक आर्क (चिंगारी) को बुझाने का कार्य करता है, जिससे कॉन्टैक्ट्स को नुकसान न पहुंचे।

संवेदनशील (Sensitive) MCB के प्रकार और उनके उपयोग

संवेदनशील MCB वे होते हैं जो हल्के से हल्के करंट में भी तुरंत प्रतिक्रिया करते हैं और सर्किट को ट्रिप कर देते हैं। ये आमतौर पर सुरक्षा और संवेदनशील इलेक्ट्रॉनिक उपकरणों की सुरक्षा के लिए उपयोग किए जाते हैं।

1. ट्रिपिंग कैरेक्टरिस्टिक्स के आधार पर संवेदनशील MCB के प्रकार

MCB को उनके ट्रिपिंग कर्व (Tripping Curve) के आधार पर विभिन्न श्रेणियों में बांटा जाता है।

MCB TypeTrip Sensitivity (संवेदनशीलता)Usage (उपयोग)
B-Curve MCB (B टाइप MCB)3-5 गुना फुल लोड करंट पर ट्रिप करता है।घरेलू और वाणिज्यिक उपयोग, लाइटिंग और छोटे उपकरणों के लिए।
C-Curve MCB (C टाइप MCB)5-10 गुना फुल लोड करंट पर ट्रिप करता है।मोटर, एयर कंडीशनर, और औद्योगिक उपकरणों में उपयोग होता है।
D-Curve MCB (D टाइप MCB)10-20 गुना फुल लोड करंट पर ट्रिप करता है।बड़े ट्रांसफार्मर, भारी मोटर, इंडस्ट्रियल मशीनरी में।
K-Curve MCB (K टाइप MCB)8-12 गुना फुल लोड करंट पर ट्रिप करता है।इंडक्शन मोटर, वाटर पंप, और हीटर के लिए।
Z-Curve MCB (Z टाइप MCB)2-3 गुना फुल लोड करंट पर ट्रिप करता है।अत्यंत संवेदनशील उपकरण जैसे इलेक्ट्रॉनिक सर्किट, लैब इंस्ट्रूमेंट्स, कंप्यूटर सर्वर आदि।

2. सेंसर आधारित संवेदनशील MCB के प्रकार

कुछ MCB विशेष सेंसर तकनीक पर काम करते हैं, जो बिजली के अलग-अलग खतरों का पता लगाते हैं।

MCB TypeSensitivity (संवेदनशीलता)Usage (उपयोग)
RCBO (Residual Current Breaker with Overcurrent Protection)लीकेज करंट और ओवरलोड दोनों पर ट्रिप करता है।बिजली लीकेज से बचाव और शॉक प्रोटेक्शन के लिए।
ELCB (Earth Leakage Circuit Breaker)30mA – 300mA तक करंट लीकेज पर ट्रिप करता है।मानव सुरक्षा (Electric Shock Protection) और अर्थ फॉल्ट डिटेक्शन के लिए।
SPDs (Surge Protection Device)हाई वोल्टेज सर्ज (तुरंत बिजली बढ़ने) को रोकता है।इलेक्ट्रॉनिक उपकरणों को वोल्टेज स्पाइक्स से बचाने के लिए।

संवेदनशील MCB का चुनाव कैसे करें?

✅ B-Curve – घरेलू उपयोग के लिए (फैन, लाइट, सॉकेट्स)।
✅ C-Curve – मध्यम भार वाले उपकरणों के लिए (फ्रिज, एसी, वाशिंग मशीन)।
✅ D-Curve – भारी लोड और इंडस्ट्रियल मोटर के लिए।
✅ Z-Curve – बहुत ही संवेदनशील इलेक्ट्रॉनिक्स के लिए।
✅ RCBO/ELCB – लीकेज करंट और इलेक्ट्रिक शॉक सुरक्षा के लिए।

Click here

Leave a Comment

Your email address will not be published. Required fields are marked *

Scroll to Top
